什么是幕墻？什么又是窗墻（外窗）？這個問題似乎是不言而喻，但實際在建筑外立面的工程應用中，確發生了不少“糾葛”。由于房地產、建筑業，以及設計院和門窗幕墻生產施工單位等有關各方，對“幕墻”與“窗墻”理解的不同，在工程造價和質量驗收上各執己見、糾纏不清。某項工程簽訂的是幕墻工程合同，但在驗收結算時，業主單位認為該工程不是幕墻而是外窗，要按門窗的造價驗收；另一項工程申報幕墻工程類獎項，但現場實地考查，卻是“外觀似幕墻而非幕墻”，實際是鋁合金門窗……

主要搞清楚以下問題：

    1、幕墻與窗墻有什么區別?

    2、幕墻有哪些類別?

    3、窗的類別有哪些?

一、幕墻、窗墻的區別

1、給主體結構傳遞荷載的方式不同

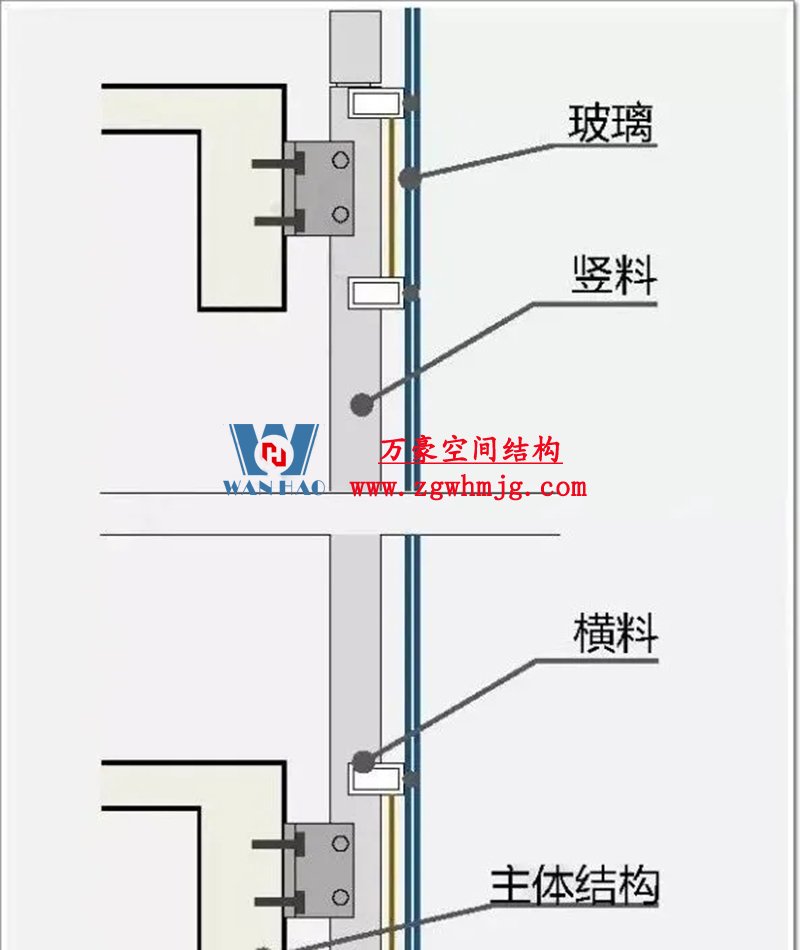

幕墻是通過錨固支座，以點傳遞的方式將自重和所受荷載傳給主體結構。

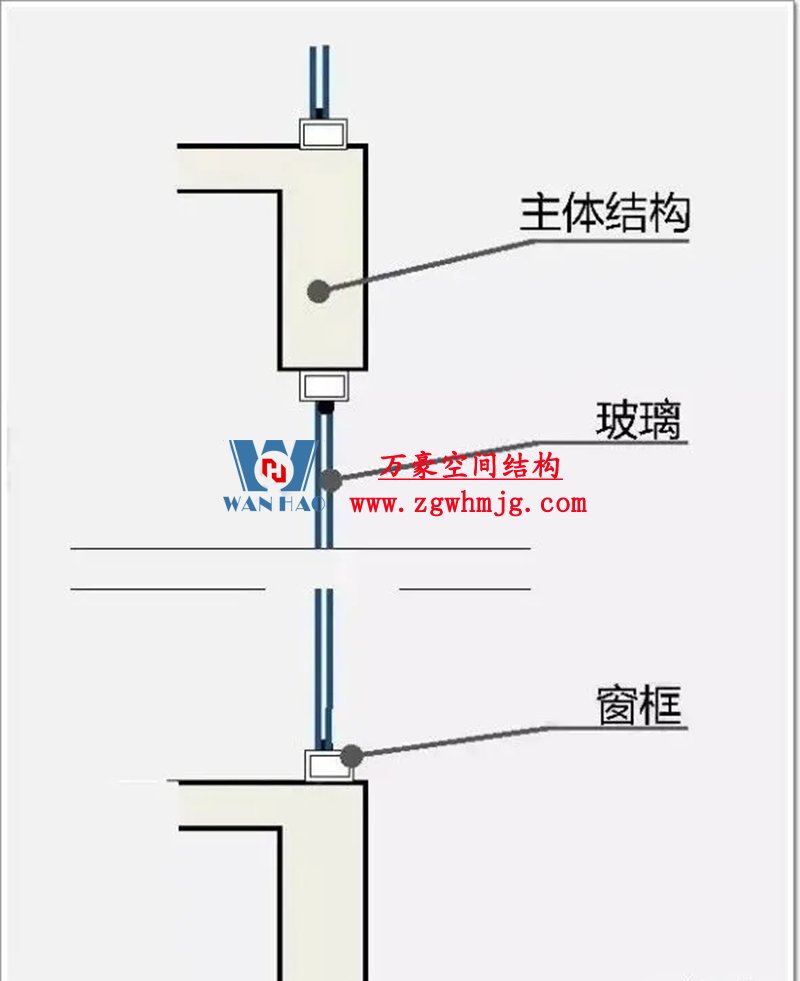

窗戶則是通過四周的框架與洞口連接，以線傳遞的方式將自重和所受荷載傳給主體結構。

2、與主體結構的相對位置不同

幕墻一般是突出于主體結構外輪廓線以外，形成整體性的立面。而窗則是通常鑲嵌于主體結構外輪廓線以內。換句話說就是一個在墻體的外側，一個是嵌于墻體內。

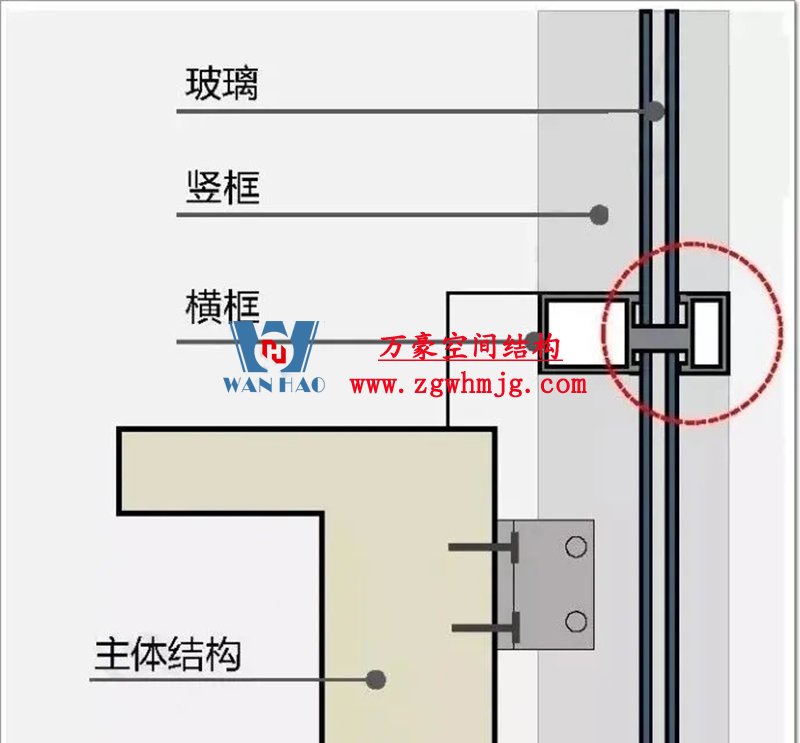

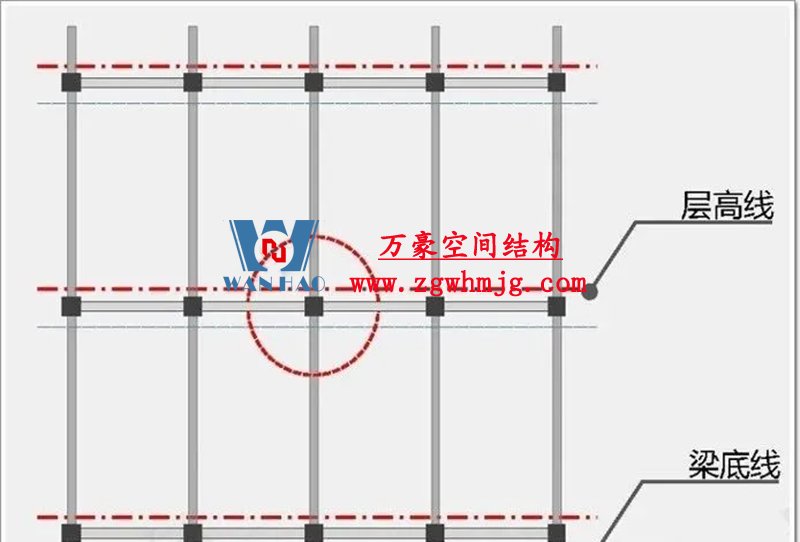

窗墻結構示意圖

二、幕墻類別

按照框體結構形式，幕墻可分為4種：明框幕墻、隱框幕墻、點式幕墻、全玻璃幕墻。

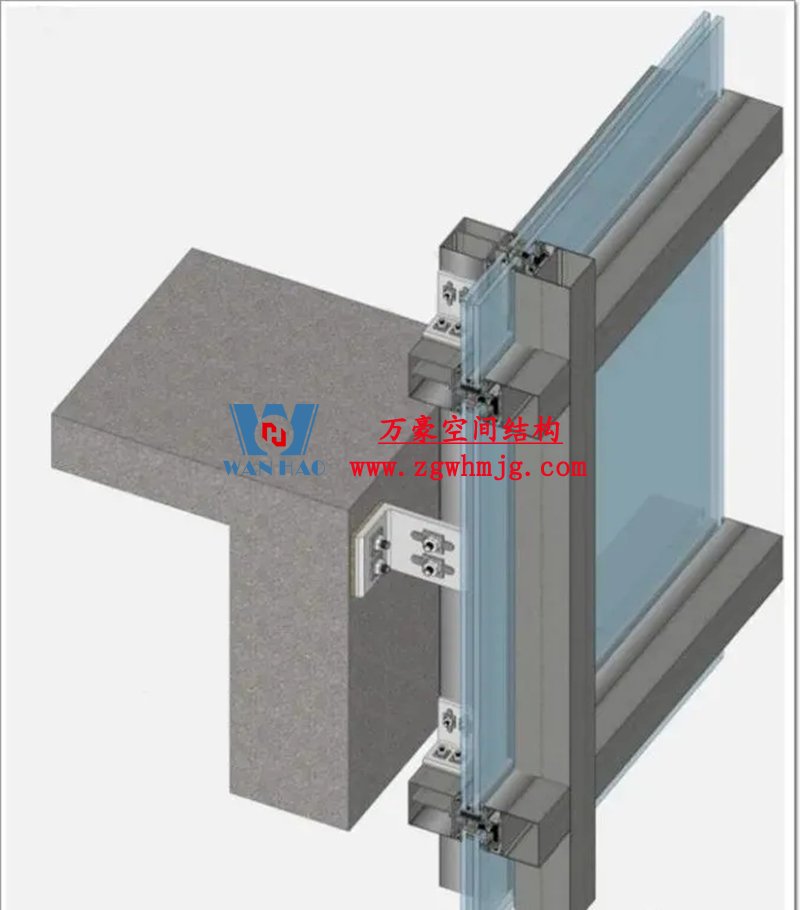

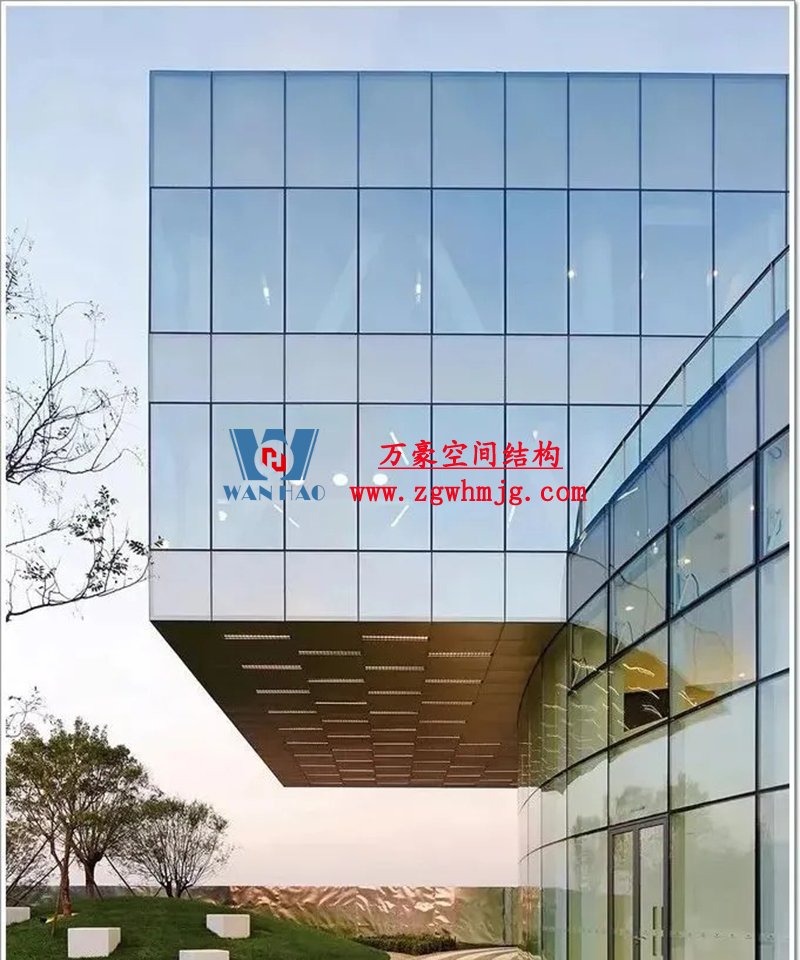

1、明框幕墻

明框幕墻的框體突出于玻璃表面的一種幕墻形式，它又分為3種類型：橫明豎隱、橫隱豎明、全明，明框幕墻的價格大概在800元/㎡。

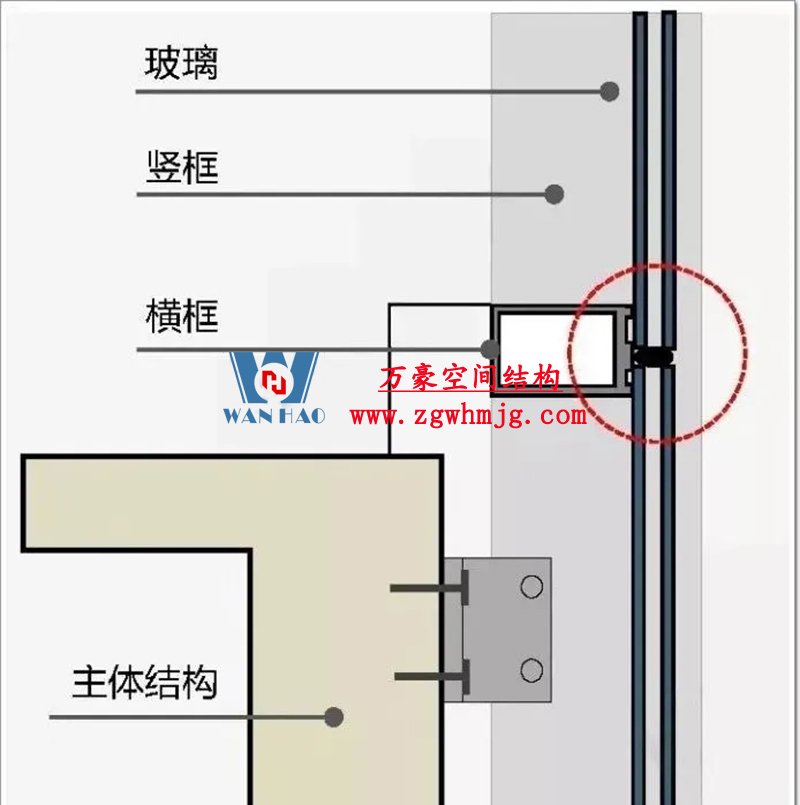

2、隱框幕墻

隱框幕墻，顧名思義就是外立面看不見框體，框料在玻璃的內側，與玻璃之間通過結構膠粘結，隱框幕墻價格在1000元/㎡左右。

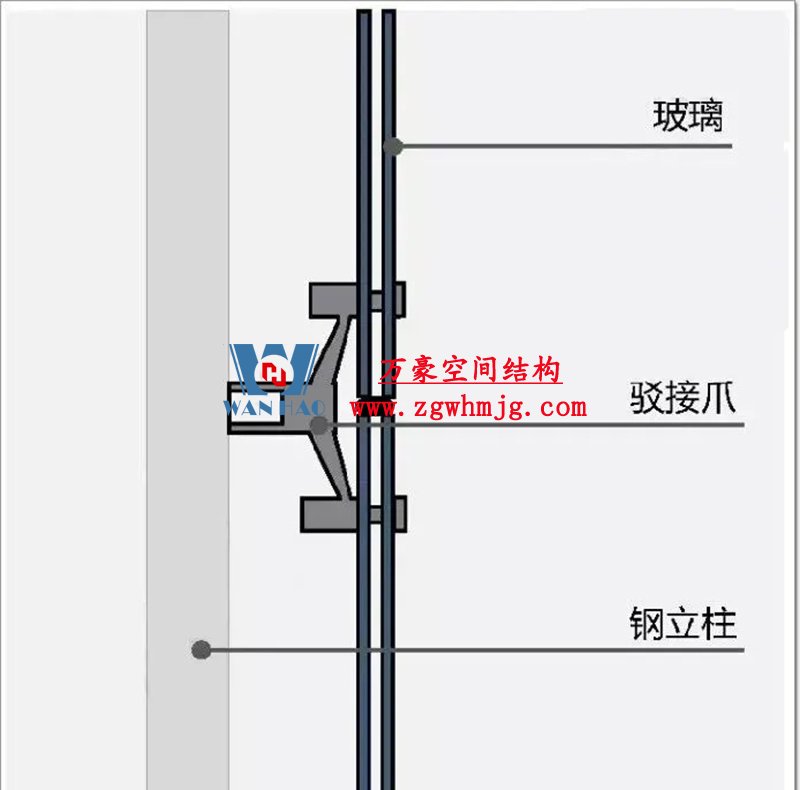

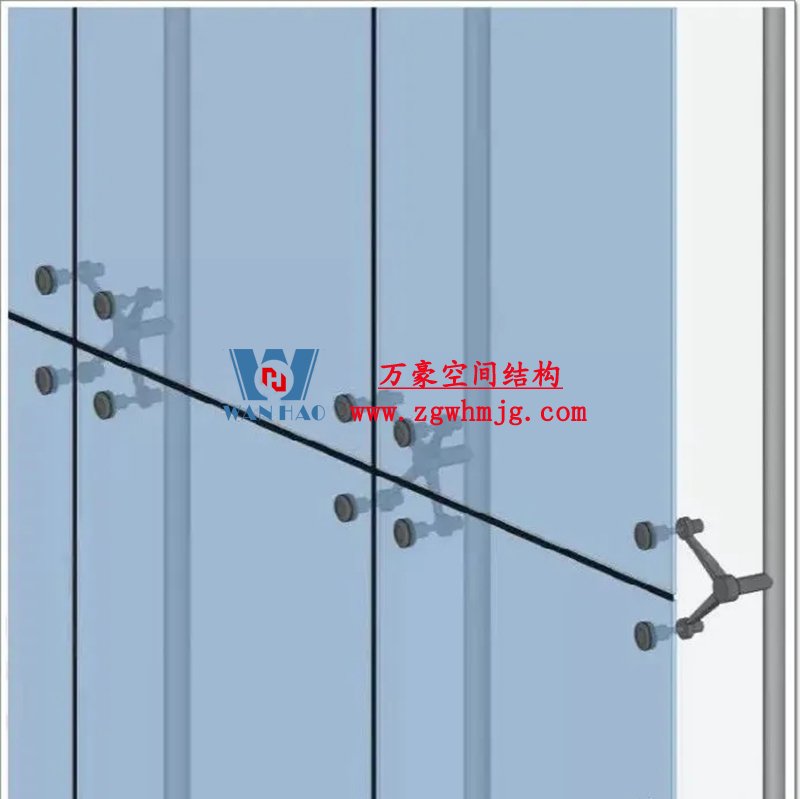

3、點式幕墻

點式幕墻比較好理解，玻璃與主體結構是通過爪件點式連接，主體結構有鋼立柱、拉索、桁架等。點式幕墻的價格在這幾種形式里算最貴的，大概在1600元/㎡。

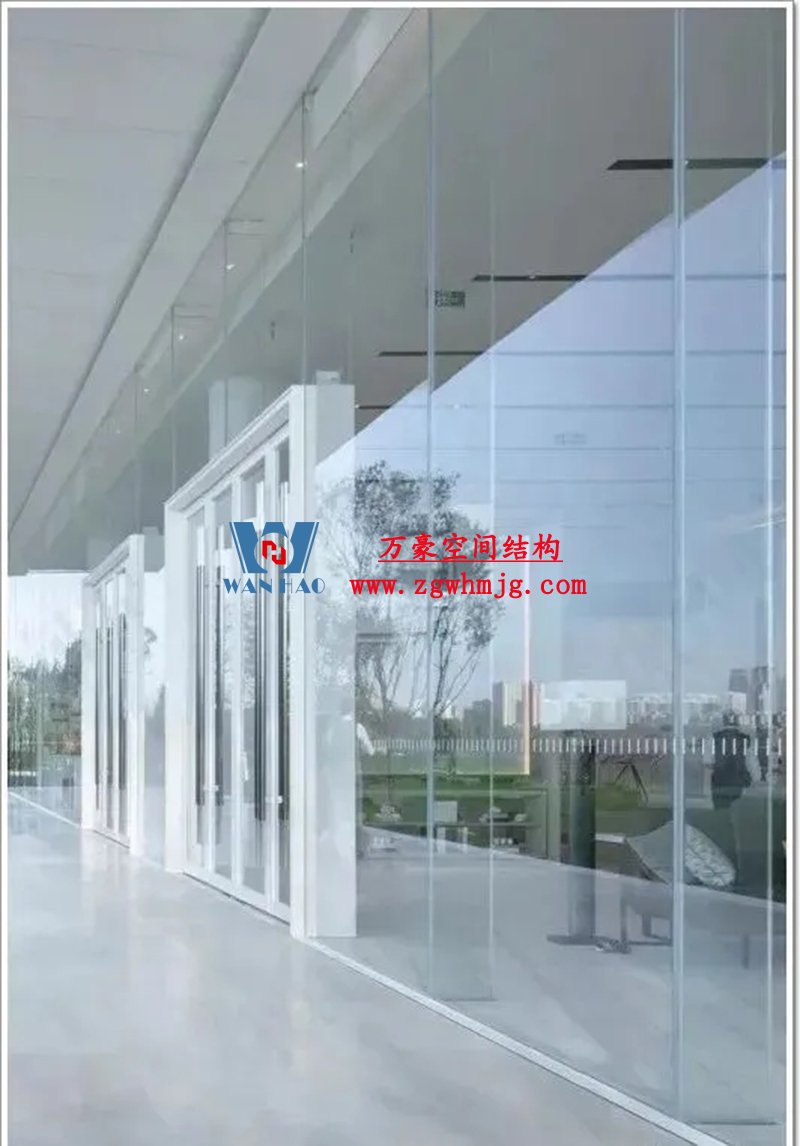

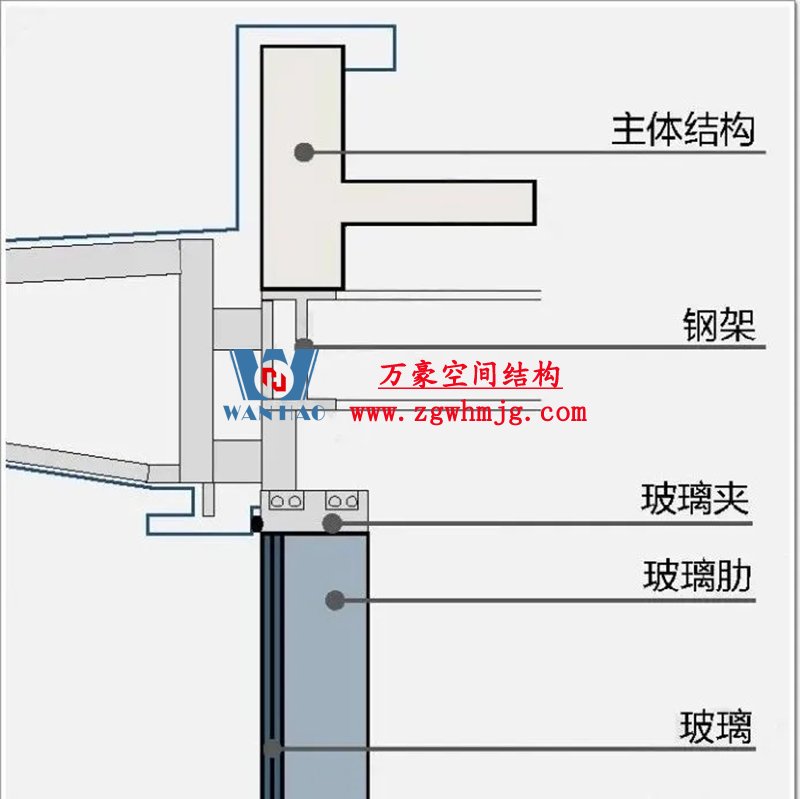

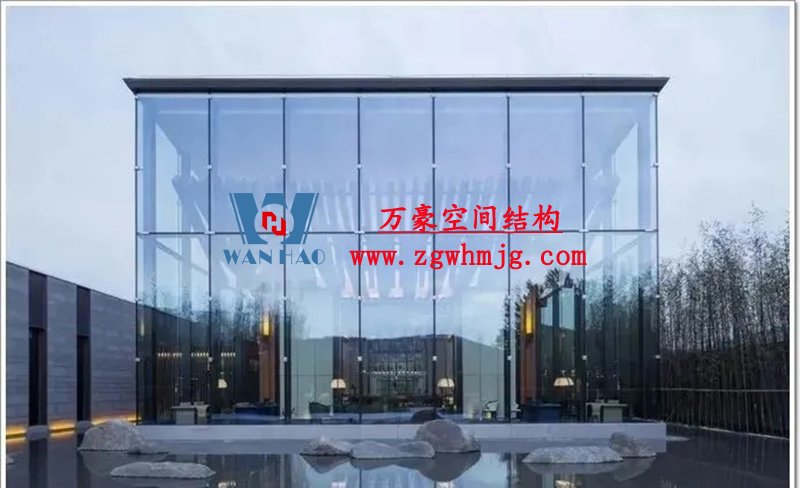

4、全玻璃幕墻

全玻璃幕墻的美觀性和整體性最高，是通過玻璃肋作為支承結構，實現全立面玻璃結構。相比于明框、隱框，全玻璃的價格高一些，在1200元/㎡。

4種幕墻形式價格對比：點式>全玻璃>隱框>明框。（此價格僅為參考，不作為市場價格）

三、窗的類別

窗墻，大家可以理解為咱們經常見的窗戶，只是叫法不同而已。接下來，咱們就再來聊一下窗的內容。

1、窗類別

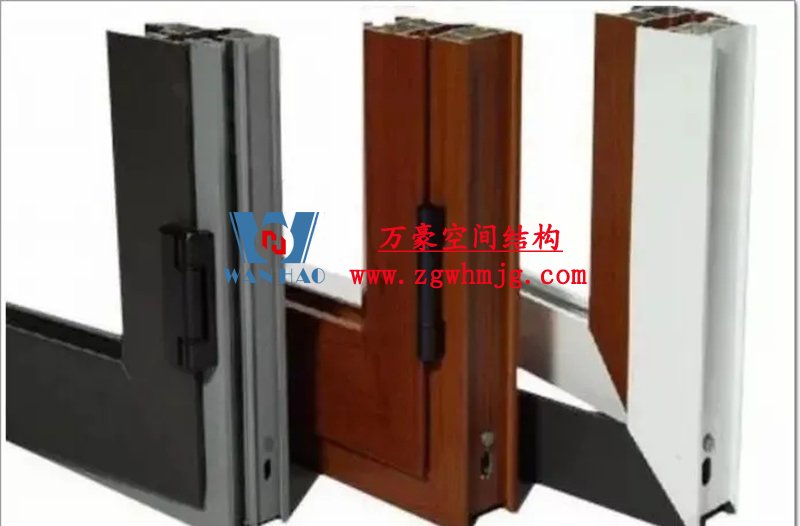

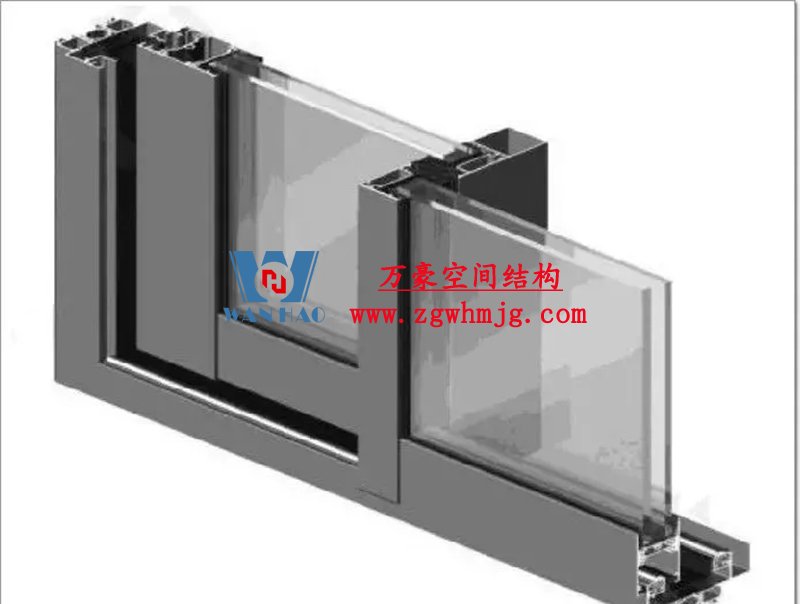

a、鋁合金系統窗

鋁合金系統門窗是高性能窗，水密性、氣密性、抗風壓等性能會更好，而且工藝較成熟，標準化強，價格在1000~1500元/㎡。

b、鋁合金非系統窗

鋁合金非系統窗一般是組合窗，性能相對較難保證，外觀根據材料不同差異較大，在國內市場使用較普遍，價格在500~1000元/㎡。

c、塑鋼窗

塑鋼窗的結構是PVC面層+鋼內襯，它的工藝也是參差不齊，保溫隔熱性能好，外觀效果差，普遍認為是比較低端的，價格在700~900元/㎡。

2、開啟方式

窗戶的開啟方向分為4種：平開窗、推拉窗、平推窗、上下懸窗。

a、平開窗的整體性能好，外觀效果還可以，通風量大。但外開會有一定的安全隱患，內開則可能影響室內使用。

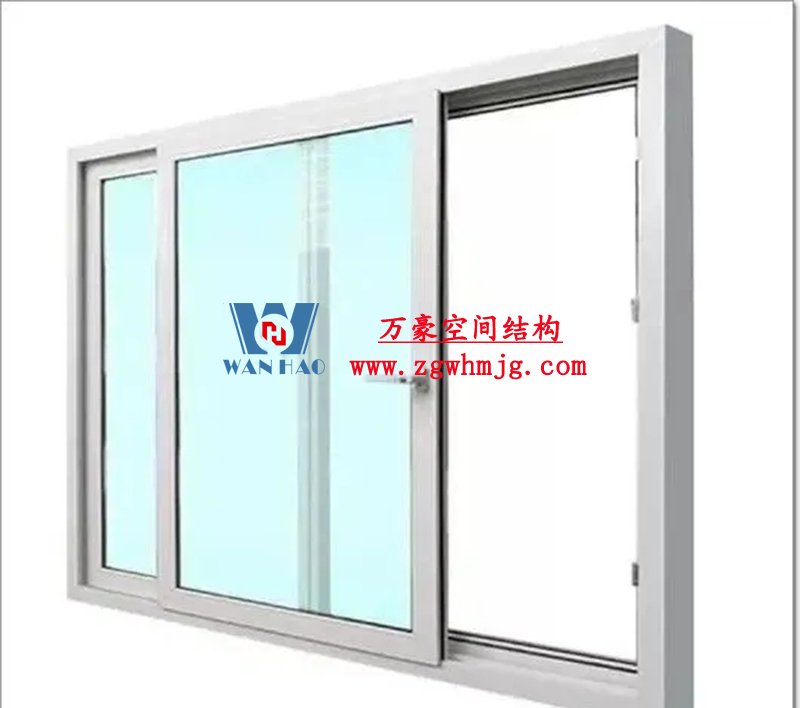

b、推拉窗的造價便宜，施工簡單，但整體性能相對較差。

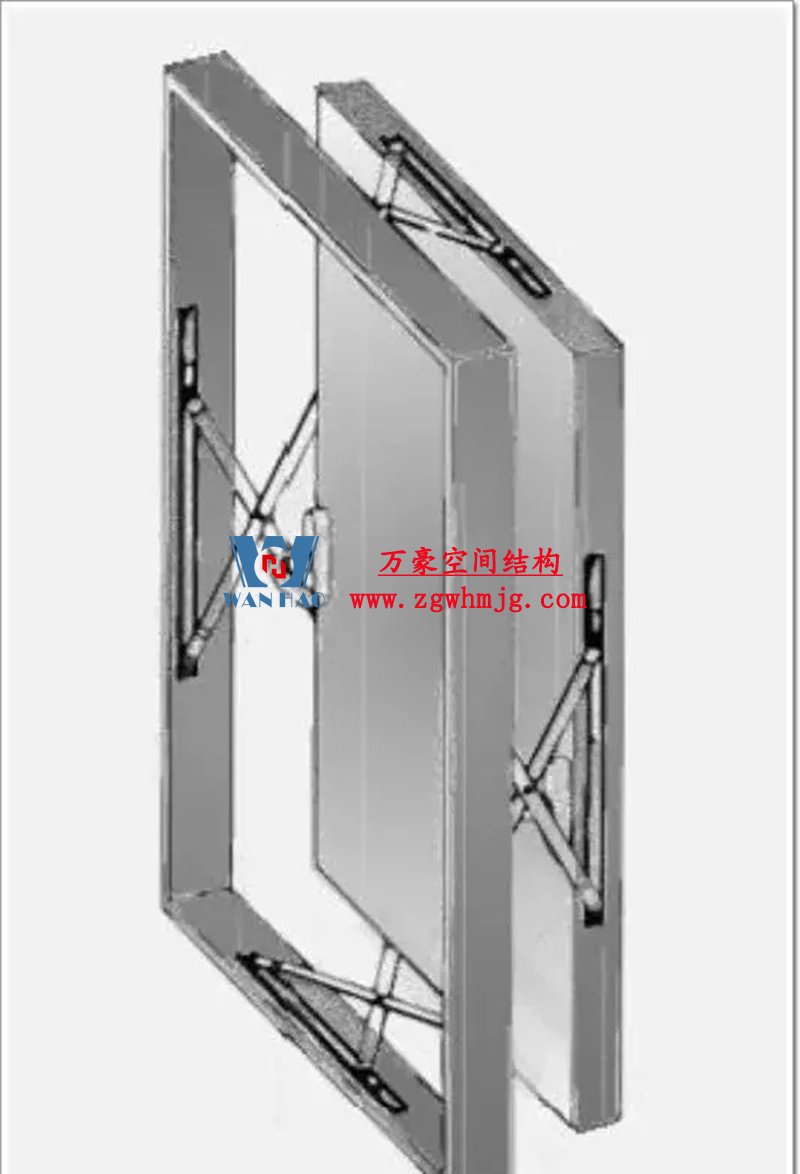

c、平推窗的通風面積大，立面效果新穎也不影響室內空間。但造價較貴，7層以上不建議使用，會有高空墜落的隱患。

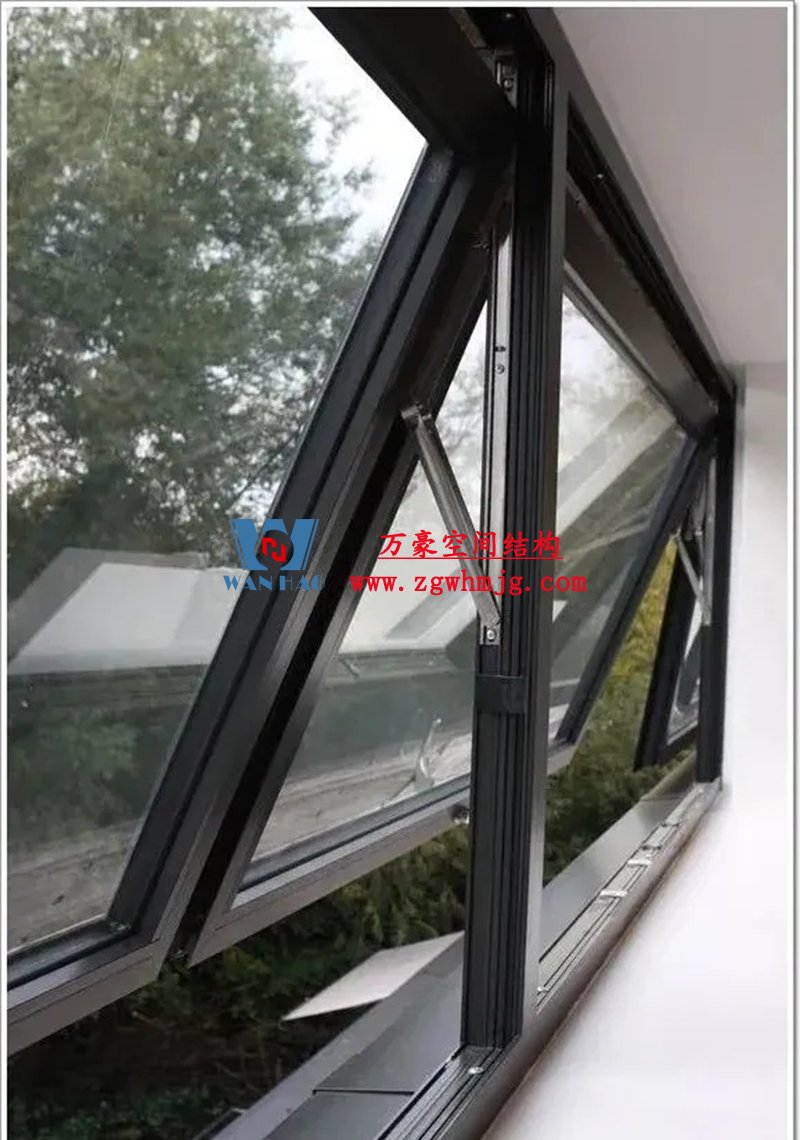

d、上下懸窗常用于公共建筑，通風量小，也有墜落隱患。

在使用情況上，平開>推拉>上懸下懸>平推。

四、小結

建筑幕墻與窗墻（外窗）的區別：

建筑幕墻是由面板與支承結構體系組成，具有規定的承載能力、變形能力和適應主體結構位移能力，不分擔主體結構所受作用的建筑外圍護墻體結構。

窗是圍蔽墻體洞口，可起采光、通風或觀察等作用的建筑部件的總稱。通常包括窗框和一個或多個窗扇以及五金配件，有時還帶有亮窗和換氣裝置。

根據這個定義，不管幕墻與外窗有何種形式的混淆不清，從技術的角度分析，建筑幕墻與窗有著以下根本區別：

（1）與主體結構傳遞荷載的方式不同：幕墻通過錨固支座以點傳遞的方式，將自重和所受荷載與作用傳給主體結構;窗是通過四周的框架與洞口連接以線傳遞的方式將自重和所受荷載與作用傳給主體結構;

（2）由主體結構支承的方式不同：幕墻通常懸掛在主體結構上，其豎向主要受力構件是拉彎構件(特定情況下也采用座裝式壓彎構件);窗是座裝在主體結構窗洞口底面上，其豎向主要受力框架構件是壓彎構件;

（3）吸收變形能力不同：幕墻一般采用可伸縮的連接構造設計以適應溫差變形和主體結構層間變形;窗一般沒有專門的構造設計以適應溫差變形和主體結構的變形;

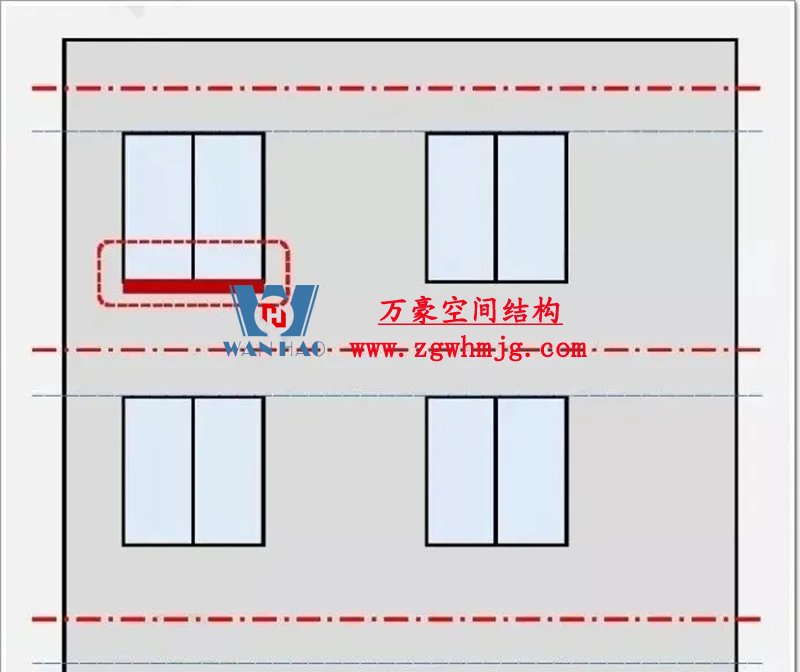

（4）與主體結構的相對位置不同：幕墻一般突出于主體結構外輪廓線，形成整體性的立面;窗通常位于主體結構外輪廓線以內的鑲嵌洞口內，形成局部性的立面;

（5）立面及構件型材截面的大小不同：幕墻是采用較大截面的型材構件，通過接縫設計而形成的大面積、連續性墻體圍護結構;窗是采用較小截面的型材構件形成的墻面開口部位小面積、局部性圍護部件。

幕墻是大支承跨度的框架結構，除了立柱本身之間的插芯連接、橫梁與立柱之間的活動接縫以及玻璃與框架之間的彈性鑲嵌接縫，幕墻與建筑的周邊收口還采用彈性密封膠密封。

跨度較小的窗框架構件之間沒有專門的活動接縫設計，靠框架構件之間的組裝接縫間隙吸收一定的窗體自身變形，窗外框與主體結構之間經常采用濕法的水泥砂漿填塞安裝間隙，固化后不能適應窗體與洞口墻體之間的相對位移。

關于幕墻和門窗，從工程造價上講，一般而言，幕墻的造價要高于窗的造價，當然，有的高性能的優質門窗系統造價要比一般的幕墻造價高，而采用幕墻料做的大型門窗，其造價也不能等同于普通鋁合金門窗的造價。

建筑幕墻與外窗是關系到人的使用和社會公眾安全的重要建筑部件，其工程建設的相關各方，都應從技術和經濟的角度正確認識幕墻與門窗的區別，保證其合理的工程造價，正確的選材、設計制作和安裝施工，才能確保建筑幕墻工程的質量、性能和安全。

我國建筑幕墻是上世紀80年代改革開放后從國外引進，由透光的鋁合金玻璃幕墻發展到非透光的金屬、石材和人造板材等幕墻。在鋁合金門窗基礎上發展起來的鋁合金玻璃幕墻，應用最為成熟和普遍，占建筑幕墻的3/4左右。本文所述幕墻與門窗的“窗、墻不分”，主要是鋁合金玻璃幕墻與鋁合金外窗的混淆不清問題。

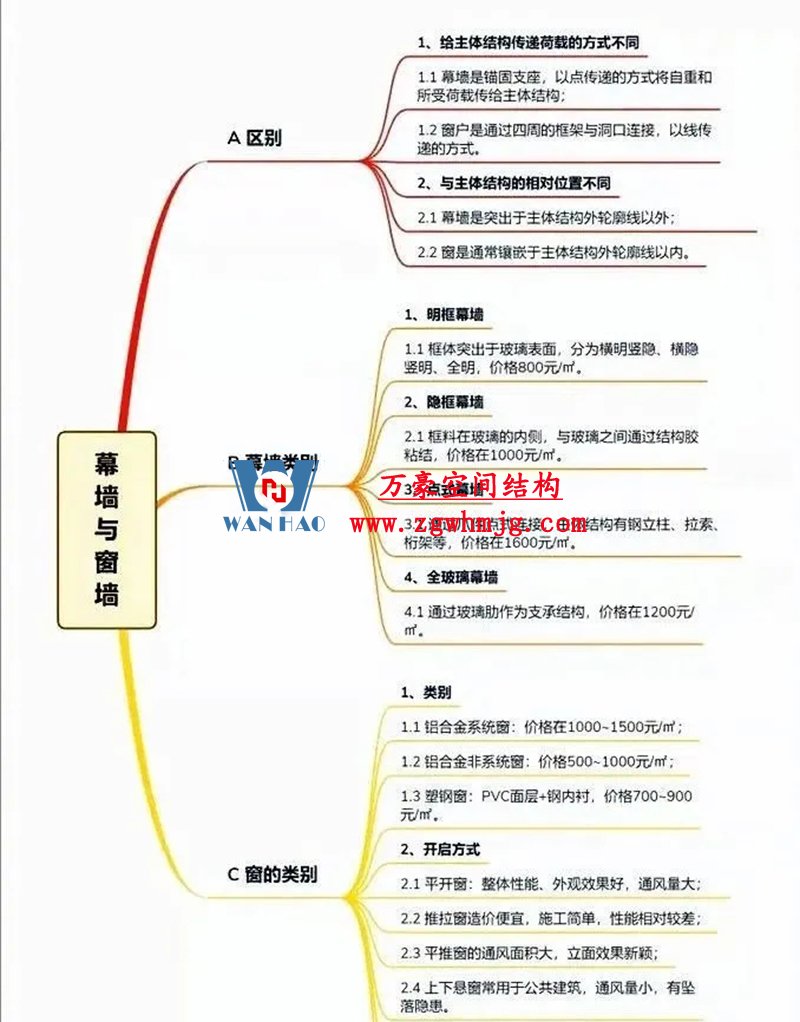

最后，我們?cè)儆靡粡垐D，

總結一下如何區分 “窗、墻” 的重點內容：

經過30多年的快速發展，我國已經成為全球最大的鋁合金門窗和建筑幕墻生產使用的國家。什么是幕墻、什么是外窗，是從技術的角度確定的，不是僅從外觀確定的。采用幕墻型材和窗型材做的圍護結構，只要不符合幕墻的構造要求，就不是幕墻，前者是“幕墻料窗”，而后者是“窗料假幕墻”。從技術和經濟的角度正確認識幕墻和窗的區別，對于解決多年來在幕墻門窗工程中，由于材料、構造和造價等問題糾纏在一起，造成“窗、墻不分”，影響幕墻的驗收結算和工程質量安全的問題，確有必要性和實際意義。
